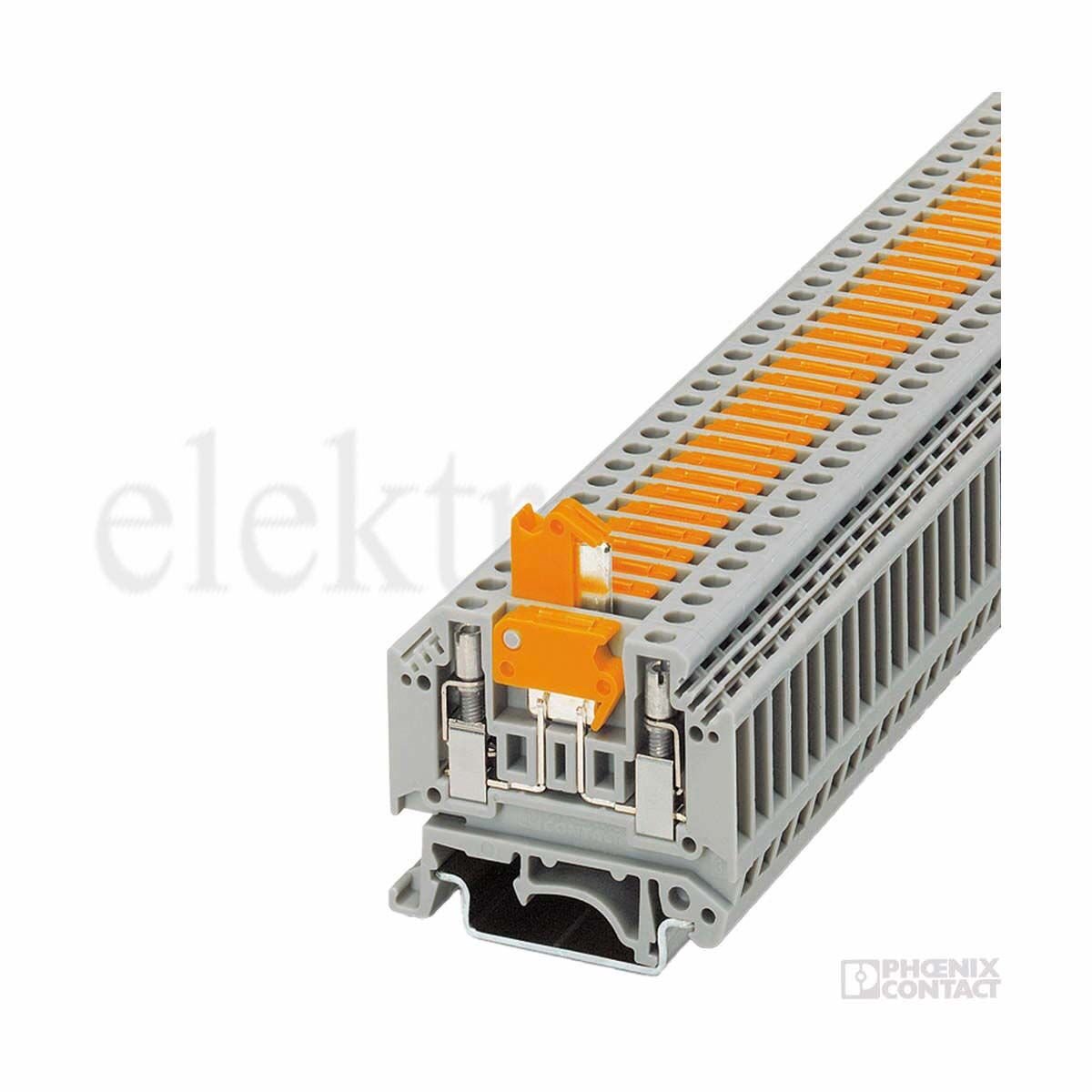

Phoenix Contact 3104013 MTK-P/P Bıçaklı Ayırma Klemensi, elektrik panolarında devrelerin güvenli şekilde ayrılmasını ve test edilmesini sağlayan profesyonel bir bağlantı elemanıdır. 400V nominal gerilim, 16A nominal akım kapasitesi ve 2,5 mm² nominal kesit alanı ile yüksek güvenilirlik sunar.
Phoenix Contact 3104013 MTK-P/P Bıçaklı Ayırma Klemensi
Öne Çıkan Özellikler:
✔ Bıçaklı ayırma mekanizması sayesinde devreler kolayca açılabilir ve test edilebilir.
✔ Vidalı bağlantı yöntemi ile güvenli ve sağlam bağlantı sağlar.
✔ Test fişlerini takmak için test soketi vidaları bulunur.
✔ NS 35/7,5, NS 35/15, NS 32 raylarına monte edilebilir.
✔ Nominal kesit alanı: 2,5 mm² (Bağlantı kesiti: 0,2 mm² - 4 mm²).
✔ IEC 60947-7-1 standardına uygundur.
✔ IP20 koruma derecesi ile standart güvenlik sunar.
✔ Yanmazlık sınıfı: UL 94 V0 | Yalıtım malzemesi: PA
✔ Aşırı gerilim kategorisi: III | Kirlilik sınıfı: 3
Phoenix Contact 3104013 MTK-P/P Bıçaklı Ayırma Klemensi
Teknik Özellikler:
- Bağlantı Sayısı: 2
- Satır Sayısı: 1
- Potansiyeller: 1
- Nominal Darbe Gerilimi: 6 kV
- Maksimum Güç Kaybı: 0,77 W
- Sıkma Torku: 0,5 - 0,6 Nm
- Kablo Soyma Uzunluğu: 7 mm
- Vida Yivi: M3
- Kesit AWG: 24 ... 12 (IEC uyarınca dönüştürülmüş)
- Çok Tellİ İletken Kesiti: 0,2 mm² - 2,5 mm²
- Plastik Manşonlu TWIN Yüksük Kesiti: 0,5 mm² - 1,5 mm²
- Tarak Köprülü Kesit Alanı: Tek telli 4 mm², çok telli 2,5 mm²
Phoenix Contact 3104013 MTK-P/P Bıçaklı Ayırma Klemensi
Çalışma Koşulları:
- Çalışma Sıcaklığı: -60°C ila +110°C
- Depolama Sıcaklığı: -25°C ila +60°C
- Montaj Sıcaklığı: -5°C ila +70°C
- İzin Verilen Nem (Çalışma): %20 - %90
- İzin Verilen Nem (Stok/Nakliye): %30 - %70
Phoenix Contact 3104013 MTK-P/P Bıçaklı Ayırma Klemensi
Boyutlar & Montaj Bilgileri:
- Genişlik: 5,2 mm
- Kapak Genişliği: 1 mm
- Yükseklik: 46 mm
- NS 32 Derinliği: 56,5 mm
- NS 35/7,5 Derinliği: 51,5 mm
- NS 35/15 Derinliği: 59 mm
- Montaj Tipi: NS 35/7,5 | NS 35/15 | NS 32
Phoenix Contact 3104013 MTK-P/P Bıçaklı Ayırma Klemensi
Test & Güvenlik Bilgileri:
✔ Aşırı Gerilim Testi: 7,3 kV (Test geçildi)
✔ Sıcaklık Artış Testi: ≤ 45 K (Test geçildi)
✔ Kısa Süreli Dayanım Akımı: 0,18 kA (Test geçildi)
✔ Güç Frekansı Dayanım Gerilimi: 1,89 kV (Test geçildi)
✔ Mekanik Kuvvet Testleri: Geçti
✔ İğne Ucu Alevi Testi: 30 s (Test geçildi)
✔ Osilasyon & Geniş Bant Gürültüsü: DIN EN 50155'e uygun, test geçildi
✔ Şok Testi: 5g hızlanma, 30 ms süre, test geçildi
Phoenix Contact 3104013 MTK-P/P Bıçaklı Ayırma Klemensi
Kullanım Alanları:
- Elektrik panolarında devre ayırma ve test işlemleri
- Endüstriyel otomasyon sistemleri
- Güç dağıtım ve kontrol sistemleri
- Demiryolu sistemleri ve yangın koruma gereksinimleri olan uygulamalar
